CCTM-A1 : Nabídka modulárních tanků v doporučené konfiguraci A1


Modulární cylindricko-kónické tanky sestávají z tzv. základního tanku (BT – basic tank) a rozšiřujících armatur. Právě volbou a použitím různých druhů rozšiřujících armatur je možné sestavit tank do řady konfigurací, které jsou optimální pro požadovanou část výrobního procesu.

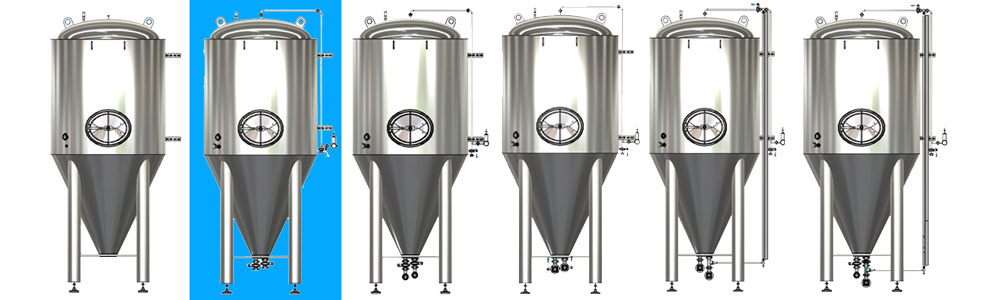

Popis modulárních cylindrokónických tanků CCT-M v konfiguraci A1

A1 je nejjednodušší sestava CCT-M tanku, umožňující veškeré fáze výroby piva, cideru, vína, moštů, limonád, včetně sycených druhů nápojů.

Základem tanku je tzv. základní tank.  Základní tank je tlaková nádoba, vyrobená podle zásad pro potravinářskou výrobu z nerezového materiálu AISI 304, s hladkým vnitřním povrchem (drsnost povrchu 2B/2J volí zákazník), s cylindrickou horní částí, kónickou spodní částí a dómickým horním dnem. Vyrábíme ve verzích :

Podle maximálního povoleného přetlaku :

  • Beztlakový tank – maximální dosažitelný přetlak 0.5 bar – vhodná pouze pro proces hlavního kvašení (piva, cideru, vína)  a výrobu nízkotlakých nápojů (mošty, víno)
  • Tlakový tank – maximální dosažitelný tlak 3.0 bar – vhodná pro hlavní kvašení, zrání pod tlakem, sycení nápojů, flotaci, konečné úpravy a stáčení nápojů sycených i nesycených (pivo, cider, sekty, sycené víno, limonády)

Podle kvality a zpracování povrchů :

  • SQ – standard quality – vnitřní plechy cylindrické části SB Ra<0.8 um, vnitřní plechy kónické části SJ Ra<0.5 um, vnější plechy brus, svařované spoje
  • HQ – high quality – vnitřní plechy a svary leštěné SJ Ra<0.5 um, vnější plechy lesk, svařené spoje broušené
  • TQ- top quality – vnitřní plechy a svary leštěné SJ Ra<0.5 um, vnější plechy lesk, svařené spoje leštěné

Je-li tank vybavený pojistnou armaturou 0.5 bar (netlaková nádoba nevyžadující certifikaci podle evropské směrnice PED 2014/68/EU), je vhodný pro výrobu nesycených nápojů (vína, moštů, limonád), ale také pro proces hlavního kvašení piva, cideru nebo šumivých druhů vína.

Je-li tank vybavený pojistnou armaturou 3.0 bar a certifikován podle PED 2014/68/EU, je možné jej používat pro kvasný i zrací proces veškerých sycených nápojů. Konfigurace je vhodná pro řízené kvašení a tlakové zrání všech druhů piva, cideru a sycených vín.

Výbava tanku umožňuje nastavit požadovaný přetlak v tanku a sledovat skutečný tlak na manometru, přičemž kvasný proces je indikován probubláváním plynu CO2 přes kvasnou zátku s vodou – vše potřebné je součástí tzv. hradicího přístroje.

Tank je vybaven dále pevnou nebo rotační sprchovou hlavicí a potrubním připojením pro snadné mytí a sanitaci tanku, ideálně s pomocí CIP stanice. Sanitační vedení sestává z horní sanitační armatury CS1 a boční sanitační armatury CS2.


Vzorkovací ventil
umožňuje průběžný odběr vzorků, tank je možné osadit karbonizační syticí svíčkou pro dodatečné sycení nápoje plynem CO2, je možné provádět studené chmelení piva pomocí externího zařízení extraktor chmele, anebo s připojeným flotačním přístrojem provádět čištění moštů od tuhých kalů.

Součástí sestavy tanku není stavoznak, jelikož v procesu kvašení a zrání piva není nezbytnou výbavou a odpadají tedy starosti s jeho sanitací a nežádoucím zahníváním kvasnic. K tomu přispívá i absence dlouhých ramen odkalovací a produktové armatury, což rovněž zamezuje zahnívání kvasnic v nechlazených částech tanku. Hadice pro napouštění a vypouštění produktu se připojují přímo na produktovou nebo odkalovací klapku, aby produkt nebyl zahříván v dlouhých slepých ramenech během kvasného a zracího procesu.

Díky modulární koncepci je však možné stavoznak k tanku kdykoli přidat, v této konfiguraci ovšem není možné přidávat a odnímat stavoznak za provozu, je-li tank natlakovaný s produktem uvnitř.



CCT-M konfigurace A1 : vybavení a možnosti

Výbava a možnosti CCT-M tanků sestavených v konfiguraci A1.
Popis :Komponenty / Použití :
Možnost změny konfigurace na A1 až B2ANO
ROZŠIŘUJÍCÍ KOMPONENTY
TO1 - Spodní I/O diskFIX
RO1 – Produktová armatura bez klapky-
RO1 – Produktová armatura s klapkou-
DO1 – Odkalovací armatura bez klapky-
DO1 – Odkalovací armatura s klapkou-
RO2 - Produktová klapka-
DO2 - Odklalovací klapka-
SB1 - Sprchovací hlavice FIXANO
CS1 - Horní sanitační armatura bez klapkyANO
CS1 - Horní sanitační armatura s klapkou-
CS2 - Boční sanitační armatura s klapkouANO
RV1 - Hradicí přístroj s manomentremANO
LIS - Sada stavoznaku-
SV1 - Vzorkovací ventilANO
CC1 – Karbonizační syticí svíčkavolitelně
PFH – Plnicí třícestná armaturavolitelně
LAD – Žebříkvolitelně
VLASTNOSTI & FUNKCE
Hlavní kvašení pivo/cider/vínoANO
Tlakové dokvašování pivo/cider/víno3 bar ver.
Karbonizace pivo/cider/víno3 bar ver.
Netlakové plnění nápoje do kegů a lahvíANO
Izobarické plnění nápoje do kegů a lahví3 bar ver.
Monitoring of the actual fill beverage level in the tank-
Montáž / demontáž stavoznaku za provozu (v tanku je nápoj pod tlakem)ANO
Montáž / demontáž stavoznaku mimo provoz (v tanku není nápoj)-
Čištění a sanitace stavoznaku za provozu (v tanku je nápoj pod tlakem)-
Čištění a sanitace stavoznaku mimo provoz (v tanku není nápoj)-
Čištění a sanitace armatur RO1 a DO1 za provozu (v tanku je nápoj pod tlakem)-
Zabránění zahnívání kvasnic v neizolovaných částech tankuANO
Možnost manuálního čištění produktové armatury, když je tank plný.ANO
Možnost připojení karbonizační syticí svíčky3 bar ver.
Možnost připojení extraktor chmele - studené chmeleníANO
Možnost připojení flotačního přístroje (víno/cider)ANO
Výbava pro kompletní kvasný proces výroby piva3 bar ver.
Výbava pro kompletní kvasný proces výroby cideru3 bar ver.
Výbava pro kompletní kvasný proces výroby vínaANO
Výbava pro kompletní kvasný proces výroby šumivého piva3 bar ver.
Výbava pro kompletní proces výroby ovocných moštů a džusůANO

Nabídka CCT-M modulárních cylindrokónických tanků v doporučené konfiguraci A1 :

  • CCTM-500A1 Modular cylindrical-conical fermentation tank 500/600 L

    Cena: 140 862 Kč

    CCTM-500A1 is a pre-configured modular cylindrical-conical tank CCTM-500 in recommended configuration A1. This tank has effective volume 500 liters and total volume 600 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

    This description, offer and price includes a fully

  • CCTM-600A1 Modular cylindrical-conical fermentation tank 600/720 L

    Cena: 151 788 Kč

    CCTM-600A1 is a pre-configured modular cylindrical-conical tank CCTM-600 in recommended configuration A1. This tank has effective volume 600 liters and total volume 720 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

  • CCTM-750A1 Modular cylindrical-conical fermentation tank 750/900 L

    Cena: 154 372 Kč

    CCTM-750A1 is a pre-configured modular cylindrical-conical tank CCTM-750 in recommended configuration A1. This tank has effective volume 750 liters and total volume 900 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

    This description, offer and price includes a fully

  • CCTM-800A1 Modular cylindrical-conical fermentation tank 800/960 L

    Cena: 159 874 Kč

    CCTM-800A1 is a pre-configured modular cylindrical-conical tank CCTM-800 in recommended configuration A1. This tank has effective volume 800 liters and total volume 960 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

  • CCTM-1000A1 Modular cylindrical-conical fermentation tank 1000/1200 L

    Cena: 181 880 Kč

    CCTM-1000A1 is a pre-configured modular cylindrical-conical tank CCTM-1000 in recommended configuration A1. This tank has effective volume 1000 liters and total volume 1200 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

  • CCTM-1200A1 Modular cylindrical-conical fermentation tank 1200/1440 L

    Cena: 209 412 Kč

    CCTM-1200A1 is a pre-configured modular cylindrical-conical tank CCTM-1200 in recommended configuration A1. This tank has effective volume 1200 liters and total volume 1440 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

    This description, offer and price includes a fully

  • CCTM-1500A1 Modular cylindrical-conical fermentation tank 1500/1800 L

    Cena: 221 439 Kč

    CCTM-1500A1 is a pre-configured modular cylindrical-conical tank CCTM-1500 in recommended configuration A1. This tank has effective volume 1500 liters and total volume 1800 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

    This description, offer and price includes a fully

  • CCTM-2000A1 Modular cylindrical-conical fermentation tank 2000/2400 L

    Cena: 230 292 Kč

    CCTM-2000A1 is a pre-configured modular cylindrical-conical tank CCTM-2000 in recommended configuration A1. This tank has effective volume 2000 liters and total volume 2400 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

  • CCTM-2500A1 Modular cylindrical-conical fermentation tank 2500/3000 L

    Cena: 246 771 Kč

    CCTM-2500A1 is a pre-configured modular cylindrical-conical tank CCTM-2500 in recommended configuration A1. This tank has effective volume 2500 liters and total volume 3000 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

  • CCTM-3000A1 Modular cylindrical-conical fermentation tank 3000/3600 L

    Cena: 261 253 Kč

    CCTM-3000A1 is a pre-configured modular cylindrical-conical tank CCTM-3000 in recommended configuration A1. This tank has effective volume 3000 liters and total volume 3600 liters and it is designed for the fermentation, maturation (and also storage, filtering, bottling, filling into kegs) of beer, cider, wine and other beverages, according on selected type of the basic tank (see a tab bellow). Made of stainless food steel DIN 1.4301 (AISI 304).

    This description, offer and price includes a fully


další varianty CCT-M modulárních cylindrokónických tanků v doporučené konfiguraci A1
